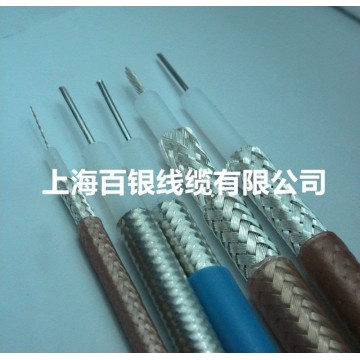

點擊圖片查看原圖適用于無線電通訊設備，固定敷設的高頻、超高頻傳輸線及類似的高頻電子裝置中，作設備內外射頻信號的傳輸。
1.工作溫度：-55℃～200℃（包括電纜的工作溫升）
2、導 體：鍍銀銅導體，鍍銀銅包鋼,屏蔽:鍍銀銅導體
3、絕 緣：聚四氟乙烯(F4)，
4、護 套：聚全氟乙丙烯(F46)
5、顏 色：絕緣:透明 護套:透明或其它顏色
特點/用途：
這些類型的電纜被用于無線通信、廣播和無線電頻率信號的傳輸設備。
|
型 號 |
內導體 根數/直徑mm |
標稱絕緣外徑 mm |
標稱電纜外徑 mm |
標稱特性阻抗Ω |
衰減常數≤dB/m |
試驗電壓KV |
計算重量kg/km |
|
|
200MHZ |
3000MHZ |
|||||||
|
SFF-50-1 |
7/0.10 |
0.87 |
1.8 |
50 |
0.85 |
3.4 |
1.2 |
7.51 |
|
SFF-50-1.5-1 |
7/0.18 |
1.5 |
2.55 |
0.50 |
2.0 |
2.0 |
16.0 |
|
|
SFF-50-1.5-2 |
7/0.18 |
1.5 |
3.2 |
0.50 |
2.0 |
2.0 |
28.0 |
|
|
SFF-50-2-1 |
1/0.73 |
2.2 |
3.3 |
0.31 |
1.27 |
3.0 |
26.3 |
|
|
SFF-50-2-2 |
1/0.73 |
2.2 |
4 |
0.31 |
1.27 |
3.0 |
44.4 |
|
|
SFF-50-3-1 |
1/0.93 |
3 |
4.5 |
0.23 |
0.95 |
4.2 |
50.4 |
|
|
SFF-50-3-2 |
1/0.93 |
3 |
5.5 |
0.23 |
0.95 |
4.2 |
79.4 |
|
|
SFF-50-5 |
1/1.48 |
4.6 |
6.4 |
0.15 |
0.67 |
6.5 |
86.9 |
|
|
SFF-50-7-2 |
7/0.82 |
7.25 |
10.2 |
0.12 |
0.52 |
10.0 |
235.0 |
|
|
SFF-75-1 |
1/0.17 |
0.87 |
1.8 |
75 |
0.74 |
2.9 |
1.0 |
7.28 |
|
SFF-75-1.5-1 |
7/0.10 |
1.5 |
2.55 |
0.50 |
2.0 |
1.8 |
15.2 |
|
|
SFF-75-1.5-2 |
7/0.10 |
1.5 |
3.2 |
0.50 |
2.0 |
1.8 |
27.2 |
|
|
SFF-75-3-1 |
1/0.55 |
3 |
4.5 |
0.23 |
0.95 |
3.6 |
47.4 |
|
|
SFF-75-3-2 |
1/0.55 |
3 |
5.5 |
0.23 |
0.95 |
3.6 |
76.5 |
|
|
SFF-75-5 |
1/0.82 |
4.6 |
6.4 |
0.15 |
0.66 |
5.5 |
88.5 |
|

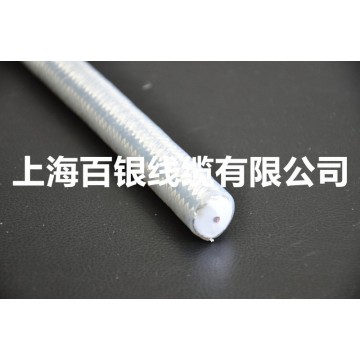

產品特性：
1.工作溫度：-55℃～200℃（包括電纜的工作溫升）
2、導 體：鍍銀銅導體，鍍銀銅包鋼,屏蔽:鍍銀銅導體
3、絕 緣：聚四氟乙烯(F4)，
4、護 套：聚全氟乙丙烯(F46)
5、顏 色:透明
用途：
這些類型的電纜被用于無線通信、廣播和無線電頻率信號的傳輸設備。
有RHOS檢測報告,選用的是環保材料
可根據客戶圖紙樣品定做各種規格射頻同軸電纜。
|
型號 |
內導體 |
絕緣 |
外徑 |
護套 |
特性 阻抗 標稱值ohm |
工作 溫度 ℃ |
最大 工作 電壓 VMS |
最大工 作頻率MHz |
衰減 ≯ dB/m |
|
材料 |
直徑mm |
材料 |
直徑mm |
外導體 |
|
|
|
|
|
|
RG178 |
鍍銀銅線或鍍銀銅包鋼線 |
7×0.102 |
聚四氟乙烯 PTFE |
0.86 |
單層編織 |
FEP |
1.83 |
50 |
-55 至 +200 |
|
RG178FEP |
鍍銀銅線 |
7×0.102 |
FEP |
0．86 |
單層編織 |
FEP |
1.83 |
50 |
-55 至 +150 |
|
RG316 |
鍍銀銅 包鋼線 |
7×0.17 |
聚四氟乙烯 PTFE |
1.52 |
單層編織 |
FEP |
2.50 |
50 |
-55 至 +200 |
|
RG316D |
鍍銀銅 包鋼線 |
7×0.17 |
聚四氟乙烯PTFE |
1.52 |
雙層編織 |
FEP |
2.90 |
50 |
-55 至 +200 |
|
RG393 |
鍍銀銅線 |
7×0.792 |
聚四氟乙烯 PTFE |
7.24 |
雙層編織 |
FEP |
9.91 |
50 |
-55 至 +200 |
|
RG142 |
鍍銀銅 包鋼線 |
0.94 |
聚四氟乙烯 PTFE |
2.95 |
雙層編織 |
FEP |
4.95 |
50 |
-55 至 +200 |
|
RG141 |
鍍銀銅 包鋼線 |
0.94 |
聚四氟乙烯PTFE |
2.95 |
單層編織 |
FEP |
4.83 |
50 |
-55 至 +200 |
|
RG304 |
鍍銀銅包鋼線 |
1.50 |
聚四氟乙烯PTFE |
4.70 |
雙層編織 |
FEP |
7.11 |
50 |
-55至+200 |
|
RG179 |
鍍銀銅包鋼線 |
7×0.102 |
聚四氟乙烯PTFE |
1.60 |
單層編織 |
FEP |
2.54 |
75 |
-55至+200 |
|
RG179FEP |
鍍銀銅線 |
7×0.102 |
FEP |
1.60 |
單層編織 |
FEP |
2.54 |
75 |
-55 至 +150 |
|
RG302 |
鍍銀銅包鋼線 |
0.64 |
聚四氟乙烯PTFE |
3.71 |
單層編織 |
FEP |
5.13 |
75 |
-55至+200 |
|
RG303 |
鍍銀銅包鋼線 |
0.94 |
聚四氟乙烯PTFE |
2.95 |
單層編織 |
FEP |
4.32 |
70 |
-55至+200 |
|
RG180 |
鍍銀銅包鋼線 |
7×0.102 |
聚四氟乙烯PTFE |
2.59 |
單層編織 |
FEP |
3.56 |
95 |
-55至+200 |
