品牌：JRready

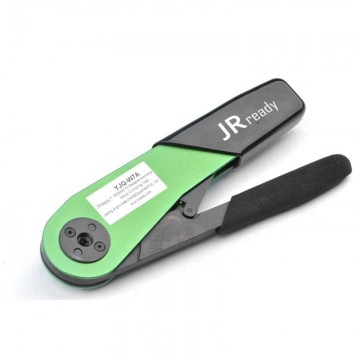

品名：YJQ-W7A航空壓接鉗
材質：模具鋼材質
檔位；8檔式
壓接形式：四芯軸八點式
長度：170
重量（mm2）：290
導線范圍（AWG/mm2）：16（1.32）-28（0.08）
通孔直徑：Φ3.96
參照美軍MIL-C-22520/07-01，適合美軍標、HARTING（浩亭、哈丁）、唯恩、TE及其他生產商（符合壓接范圍）連接器的圓形端子壓接。四芯軸壓接更加穩定更加可靠，是六邊壓接拉力的1.3倍。
具體應用細節：
用于壓接MIL-DTL-24308，MIL-DTL-26482系列，MIL-DTL-26500，MIL-DTL-26518，MIL-DTL-28748，MIL-DTL-28804，MIL-C-38300，MIL-DTL-38999系列，AS50151系列，SAE AS81511系列，MIL-DTL-81659，SAE AS81659 SERIES 2，DOD-C-83527，MIL-DTL-83723 SERIES 2、3，MIL-DTL-83733，SAE AS81714 SERIES 2.
※四芯軸壓接用于最高品質要求的壓接
※壓接齒同步運動，帶行程鎖定裝置，保證重復作業高可靠性的壓接質量
※通過式塞規校正
※多種定位器，包括定制/可配接MIL標準定位器
※優質鉻釩鋼，真空熱處理，經久耐用
本壓接鉗采用曲線推進機構，作用力由右鉗柄頭部腔內的四條曲線傳遞給四個壓頭，壓力做向心直線運動，壓頭前段的壓齒接接觸體而完成導線與接觸體的壓接。壓接到位后消除作用在鉗柄上的壓力，在彈簧的作用下，四壓頭自動復位。四壓頭進退動作協調，壓痕深淺一致，可靠地保證了導線與接觸體的壓接質量。
產品規格
使用流程
注意：不得用堅硬的鋼制壓接件或?qū)?shí)心或壁厚特厚的
圓筒形件塞入壓齒腔內肆意壓接，或當小檔誤入
大直徑接觸體壓接或壓齒腔內被硬物卡住時，請
聯系我們。
實用實例
